Поворотная платформа для измерения диаграмм направленности антенн

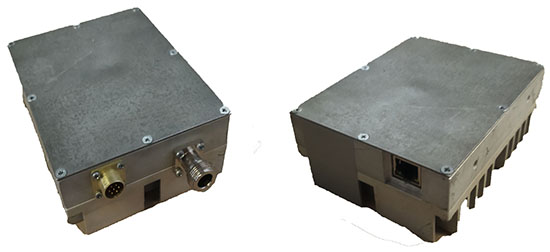

Поворотная платформа состоит из: поворотного устройства и специализированного генератора сигналов DC-8 ГГц, подключаемого к измерителю SNA-18. Поворотная платформа позволяет снять ДН антенны в автоматическом режиме, в заданном частотном диапазоне.

При использовании коммутатора антенн, входящего в пеленгационную антенную систему, возможно также измерение ДН пеленгатора - 8ми антенн одновременно (см. рис. ниже).

Шаг поворота платформы регулируется; минимальный шаг 1°.Время измерения ДН антенн: 20 мин. Это время приведено при измерении ДН 8ми антенн в диапазоне частот от 1 до 8 ГГц и с шагом в 10МГц.

Нагрузочная способность платформы 10 кг. Снятые характеристики антенн отражаются в VEB интерфейсе в прямоугольных и полярных координатах (см. рис.1 и 2).

Измерительный прибор SNA-18 легко снимается с платформы и может использоваться для настройки оборудования (анализ спектра, измеритель АЧХ и КСВ, генератор ВЧ). Диапазон частот SNA-18: DC – 18 ГГц (отечественное производство). Имеет два варианта ПО: 1) измеритель; 2) приемник РТР;

Возможно использование поворотной платформы без SNA-18: управление поворотом осуществляется по ETH порту.

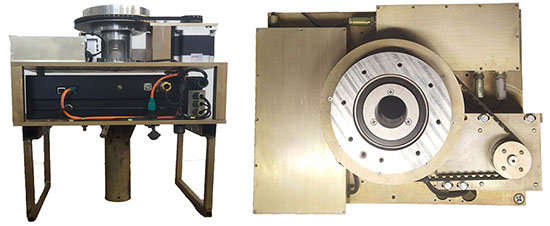

Поворотная платформа
Вид сверху (для монтажа антенн)

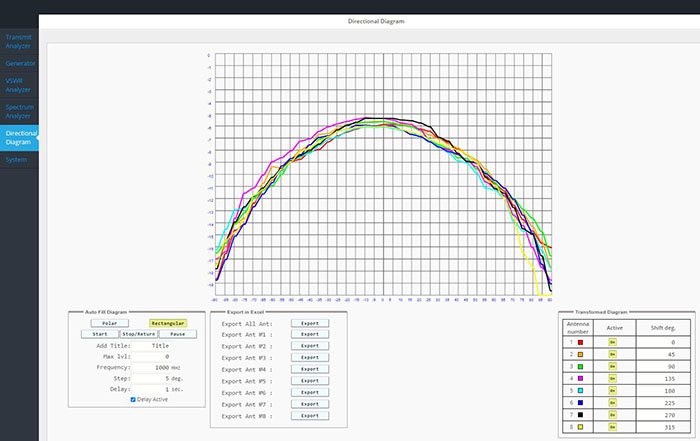

Диаграмма направленности, снятая с использованием SNA-18 и управляемой поворотной платформой (в прямоугольных координатах) – рис.1

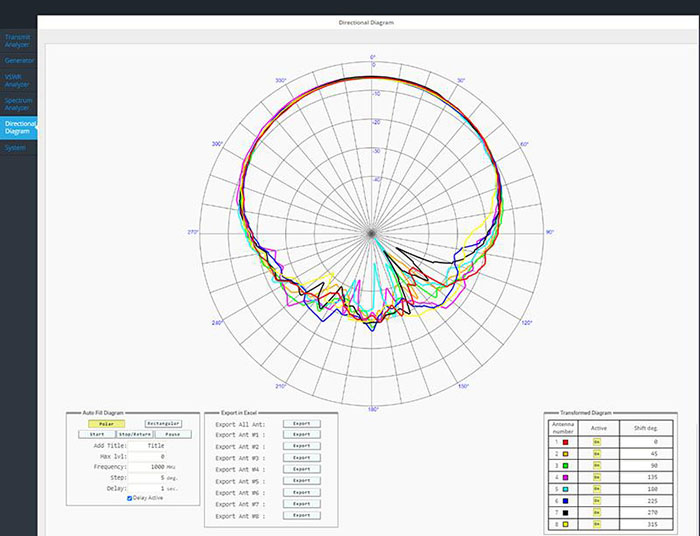

Диаграмма направленности в полярных координатах – рис.2

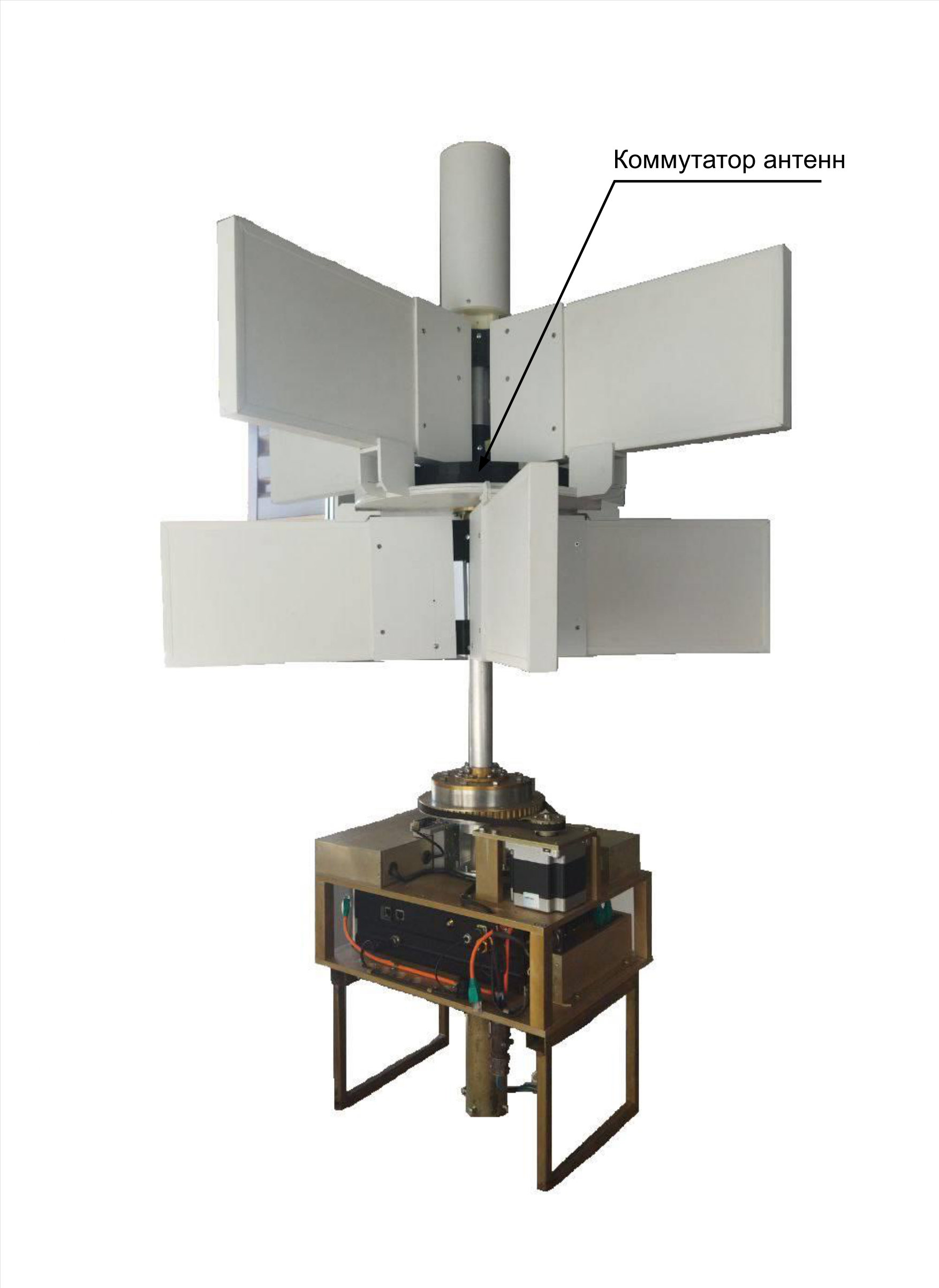

Поворотная платформа (измерения ДН пеленгатора из 8-ми антенн)
