Платформа РТР

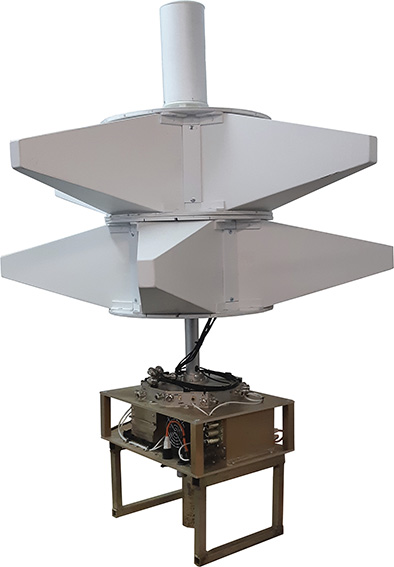

В состав поста обнаружения входит кольцевая антенная решетка для определения пеленга в диапазоне частот 0,9-8 ГГц, перестраиваемые магнитные рамки (0,03 ГГц - 0,5 ГГц), два когерентных приемника с функцией анализа и измерения параметров радиосигналов, рабочий диапазон которых от 0,01 до 18 ГГц, РРЛ мм диапазона для связи между платформой РТР и платформой РЭБ, инклинометр, компас, система GPS. Управление платформой РТР осуществляется по интерфейсу Ethernet. Платформа РТР (при указанных антеннах) позволяет обнаруживать, пеленговать источники сигнала с частотой до 8 ГГц с погрешностью 5°, производить запись анализируемого сигнала и оценивать его внутреннюю структуру.
Интерфейс платформы РТР

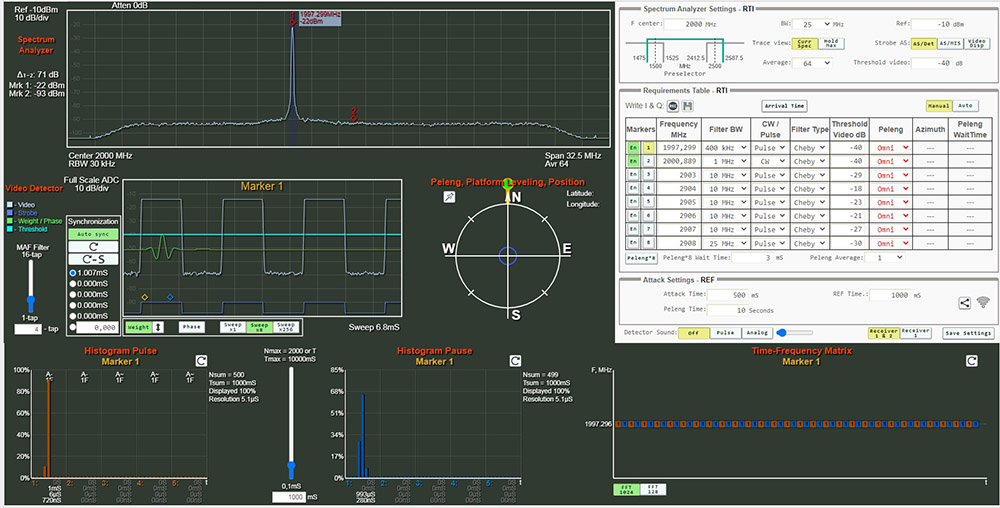

Платформа РТР имеет мгновенную полосу частот обнаружения BWA, выбираемую из ряда 2,5 МГЦ, 25 МГц, 100 МГц при разрешении 3 кГц, 30 кГц, 125 кГц соответственно.В таблице требований интерфейса оператор может назначить на обнаружение до 4-х таких частотных полос в диапазоне работы приемника РТР. По результатам обнаружения сигналов в каждой из полос обнаружения, оператор может "отослать" на анализ до 8-ми сигналов, отфильтровав их с помощью фильтров с полосами прозрачности BWf, выбираемых из ряда: 100 МГц, 25 МГц, 10 МГц, 2,5 МГц, 1,0 МГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц, 12 кГц, 6 кГц. Результатом такого анализа являются построенные гистограммы импульсов и пауз с выхода АМн детектора, частотно-временные матрицы, запись сигнала в память компьютера, фиксирование времени прихода импульсов (относительно врмени GPS) и т.д.
После заполнения оператором таблицы требований (8 сигн * 4 полосы = 32 сигн) станция РТР определяет пеленг на эти сигналы и отображает их на экране компьютера и в таблице требований. После чего таблица передается на платформу РЭБ (передающий пост) через РРЛ мм диапазона.
Передающий пост - постановщик помех - формирует помеховый сигнал по даным таблицы требований.
Платформа РЭБ
Передающий пост - постановщик помех формирует помеховый сигнал в диапазоне частот от 0,1 ГГц до 6 ГГц (0,1-0,5 ГГц; 0,9-6 ГГц) и содержит:
1) два усилителя мощности 2*25 Вт диапазона 1-6 ГГц, к которым через коммутаторы подключаются попарно направленные логопериодические антенны этого же диапазона. Этим
достигается излучение помехового сигнала в азимуте 0-360° по одному из 8-ми направлений, каждое из которых обслуживается антенной решеткой из двух антенн.
Энергопотенциал ~250 Вт с учетом потерь в коммутаторе;
2) усилитель мощности 20-500 МГц (100 Вт);
3) omni антенна 1-6 ГГц для всенаправленного излучения;
4) omni антенна 100-500 МГц для всенаправленного излучения;
5) РРЛ мм диапазона для связи с оборудованием РТР - радиотехнической разведки;
6) формирователь помехового сигнала позволяет:
- последовательно формировать до 32 несущих в диапазоне частот 0,1-6 ГГц с заданным временем излучения на каждой из несущей и заданным суммарным временем работы;
- формировать ЛЧМ сигнал с максимальной полосой частот Bmax до 100 МГц и T от 2 мкс до 500 мкс (для B=100 МГц) в диапазоне частот 0,1-6 ГГц;
- формировать помеховый сигнал в диапазоне частот 0,1-6 ГГц с занимаемой полосой частот до 2,5 МГц, до 10 МГц, до 25 МГц по заранее прописанным сигналам I и Q;
7) инклинометр, компас, систему GPS.
Управление оборудованием РЭБ осуществляется через РРЛ мм диапазона или через Ethernet порт.
Передающий пост, согласно данным, содержащимся в отчете Приемного поста, последовательно формирует прицельные по частоте, структуре сигнала и направлению помеховые сигналы тем источникам сигналов, которые оператор указал в отчете для подавления (или для режима "auto" формирование помехового сигнала осуществляется по отчету автомата управления платформы РТР). После завершения цикла подавления, Передающий пост информирует Приемный пост о выполнении полученного задания и ожидает нового отчета с заданием на подавление.

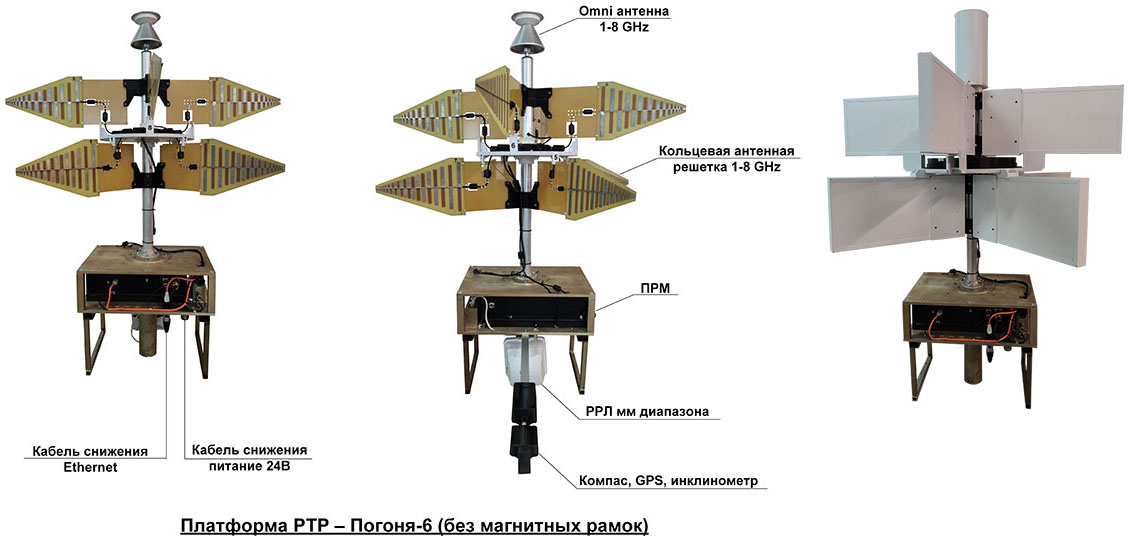

Платформа РЭБ – «Погоня-6»
Программа анализа сигналов I, Q
Для платформы РТР разработана программа анализа записанных (в компьютер) сигналов I, Q. Она позволяет получить видеосигнал с выхода детекторов AMн, ЧМн анализируемого сигнала и оценить внутреннюю структуру сигнала. Например, что сигнал промодулирован кодом Баркера (определить длину кода Баркера) или что используется LFМ сигнал, оценить базу B*T LFM сигнала и частотный наклон характеристики указанного сигнала (положительный или отрицательный). Программа также строит констелляции для сигналов BPSK, QPSK, QAM16 c автоматическим определением символьной частоты, несущей и компенсацией неравномерности приемного тракта. Поcле чего по построенной констелляции оператор может определить вид используемой модуляции см. рис. ниже).

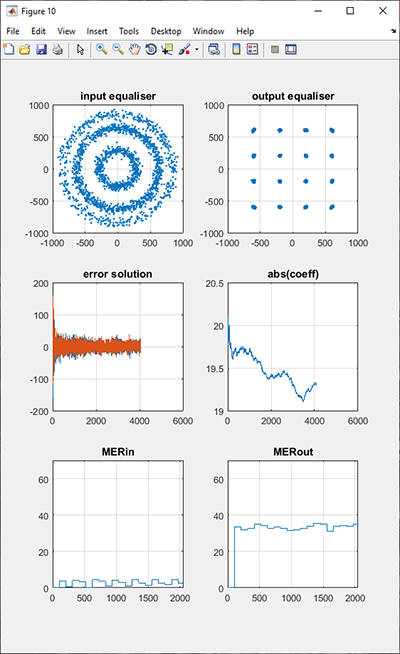

QAM16

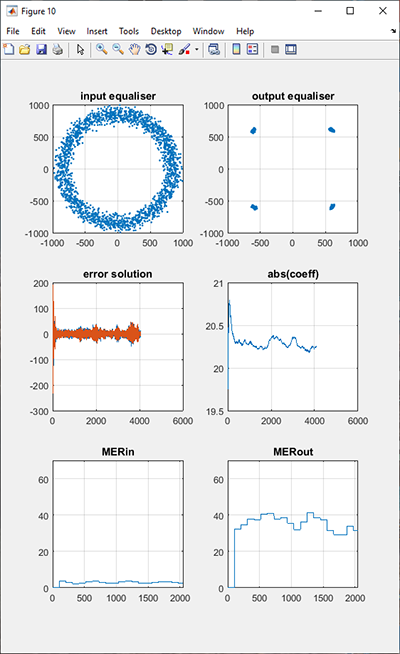

QPSK
| Рабочий диапазон частот, МГц | 100-500 МГц (опция); 900-8000 МГц |
| Частотный диапазон двухканального когерентного СВЧ приемника, МГц | 10-18000 |
| Точность пеленгования, град (СКО), без калибровки | ±5 |
| Диапазон антенных систем, МГц: - базовый (кольцевая антенная решетка на основе логопериодических направленных антенн с Кус = 6 дБ, вертикальная поляризация) - на заказ (перестраиваемые магнитные антенны, вертикальной поляризации) |
900-8000 100-500 |
| Чувствительность по полю на частоте 900 МГц, не более, мкВ/м | 10 |
| Полоса ПЧ приемника, МГц | 1100-1600 |
| Односигнальный динамический диапазон приемника, дБ | 70 |
| Управляемый входной аттенюатор приемника, дБ | 50 (с шагом 1 дБ) |
| Коэффициент усиления от входа приемника до ПЧ, дБ | 30 |
| Коэффициент шума приемника, дБ | 12 |
| Ширина полосы обзора при мгновенном анализе спектра, МГц (BWA) | 200 (опция); 100; 25; 2,5 |
| Разрешение по частоте (при мгновенном анализе спектра), не хуже соответственно, кГц | 250(опция);125; 30; 3 |
| Фильтрация входных сигналов (в полосе ПЧ) цифровыми фильтрами (с полосами прозрачности для диапазона частот 900 ÷ 18000 МГц), МГц | BWF: 200(опция); 100; 25; 10; 2,5; 1; 0,4; 0,2; 0,1; 0,05; 0,025; 0,012; 0,006 | Управление приемным постом | автономно и в составе комплекса по Eth-кабелю снижения |
| Максимальный поток обрабатываемых радиоимпульсов | 50 000 имп/сек |
| Измеряемые параметры анализируемых сигналов и точность измерения: - точность измерения частоты несущей радиоимпульса, кГц - времени прихода радиоимпульса, мкс - минимальная длительность обрабатываемого радиоимпульса, нс - амплитуды радиоимпульса, дБ |
125 - при заданной полосе обзора BWA = 100 МГц 30 – при заданной полосе обзора BWA = 25 МГц 3 – при заданной полосе обзора BWA = 2,5 МГц 0,01 – при BWF = 200, 100, 25, 10 (МГц) 0,1 – при BWF = 2.5, 1.0, 0.4 (МГц) 100 <0,5 |
| Отображение спектра в полосе мгновенного анализа | + |
| Построение гистограмм длительностей и пауз анализируемого сигнала с выхода АМн детектора | + |
| Построение частотно-временной матрицы (ЧВМ) анализируемого сигнала | + |
| Отображение видеосигнала с АМн, FM детектора (анализируемого сигнала) | + |
| Возможность записи анализируемого сигнала при BWF = 25, 10, 2.5 (МГц). Длительность записи = 0,2 с для BWF = 25 МГц | + |
| Программа анализа записываемого сигнала | + |
| Инклинометр, компас, система GPS | + |
| Общее количество «отслеживаемых» источников излучения в рабочем диапазоне частот пеленгатора | 32 |
| Минимальное время формирования отчета (от начала обнаружения сигнала в заданной полосе анализа BWA до определения частоты и формирования отчета), мкс | 200 |
| Управление режимом анализа сигналов | автоматическое; ручное |
| Минимальная длительность пеленгуемого сигнала (в ручном режиме), мкс | 1 |
| Скорость сканирования приемника, МГц/с (обнаружение сигнала в заданной полосе с определением его частоты и составление отчета) | 18 000/0,5 |

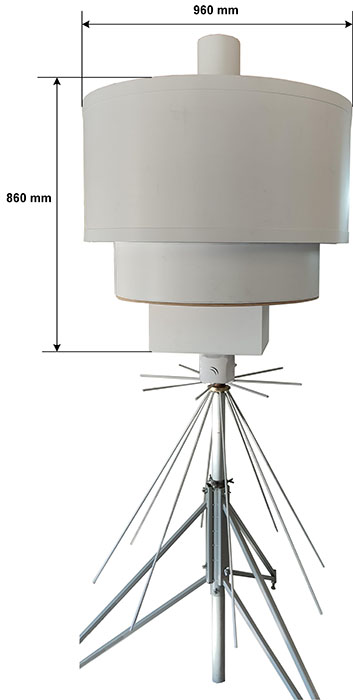

| Габариты платформы с оборудованием, мм (платформы РТР или платформы РЭБ) | диаметр – 960 высота защитного колпака – 860 |
| Напряжение питания/потребление, В/А | +12/5 |
| Веc, кг | 30 |
| Рабочий диапазон частот, МГц | 100- 500 MГц (опция); 900-6000 МГц |
| Энергопотенциал излучения в заданном направлении, не менее, Вт | 250 |
Виды помех |
- прицельная по частоте (CW); - прицельная по частоте и структуре сигнала (I/Q); - прицельная по частоте, структуре сигнала и направлению; - свипирующая по частоте (LFM); |
| Время реакции передающего поста на формирование сигнала CW по отчету ПРМ*, мкс** | 70 |
| Количество частот, подлежащих прицельному подавлению в четырех поддиапазонах (для режима CW) | 8*4 = 32 |
| Минимальная длительность подавляемого сигнала в автоматическом режиме (режиме «Погоня»: обнаружил-подавил), мкс, для режима CW | 500 |
| Возможность формирования структурированной помехи (I/Q) в рабочем диапазоне передающего поста с шириной полосы частот 25, 10, 2.5 (МГц) | + |
| Возможность формирования помехового сигнала (в рабочем диапазоне частот передающего поста) с линейной частотной модуляцией (LFM) с максимальной полосой B = 100 МГц и заданной длительностью T от 2 мкс до 500 мкс (параметры T приведены для Bmax = 100 МГц) | + |
| Возможность всенаправленного излучения помехового сигнала | + |
| Инклинометр, компас, система GPS | + |
| Управление режимом формирования помех | Дистанционное до 200 м, по радиорелейному каналу 60 ГГц или проводному Eth |
| Время развертывания/свертывания, мин | 3 |
| Напряжение питания/Потребление, В/А | 48/7 |
| Габариты платформы с оборудованием РТР, мм | диаметр – 960 высота защитного колпака – 860 |
| Все, кг | до 25,0 |
*ПРМ – приемный пост, пеленгатор
**Время реакции передающего поста от получения отчета от ПРМ до формирования помехового сигнала (CW) в заранее установленном направлении и поддиапазоне частот.
Диапазон 0,9-6 ГГц разбит (в платформе РЭБ) на поддиапазоны по 100 МГц. Время переключения направления излучения и заданного диапазона частот – 2 мс.
