First slide     Поворотная платформа           Перестраиваемый генератор

Измерительный прибор SNA-18

2.900.000 руб

  • Диапазон частот (Анализатор спектра, измеритель АЧХ, КСВ, генератор ВЧ):  5 МГц – 18 ГГц
  • Работает от внешнего источника питания 12В/5А
  • Подключается к компьютеру через ETHERNET порт TCP для управления и отображения результатов.

    • Анализатор спектра
  • Мгновенная полоса анализа:  100 МГц
  • Фазовый шум на частоте 10 ГГц при отстройке на 1 кГц: -80 дБн/Гц
  • Аттенюатор по входному сигналу 60 дБ с шагом 1 дБ
  • Коэффициент шума:  10 дБ
  • RBW задаётся из ряда: 1 кГц, 3 кГц, 10 кГц, 30 кГц, 120 кГц,
    500 кГц, 1 МГц

    • Измеритель АЧХ, КСВ, генератор ВЧ
  • Динамический диапазон измерения АЧХ: 40 дБ
  • Уровень сигнала в режиме «генератор ВЧ»: 1мВт ,
    регулировка выходного уровня генератора ВЧ: 0 ÷ -30 дБ с шагом 1 дБ.
  • Диапазон измерения КСВ: 1.1 ÷ 6 , погрешность измерения:  10%
  • Параметры внутренней импульсной модуляции генератора ВЧ (в режиме - АМн): минимальная/максимальная длительность импульса или паузы от 20 нс до 2.5 мс
  • В режиме внутренней частотной модуляции генератора ВЧ (ЧМн) задаётся: диапазон частот; время стояния на одной частоте:
    1 мс...1 c; кол-во частотных точек.

    • Измерение ДН антенн и пеленгационных характеристик
  • SNA-18 + поворотная платформа (опция), позволяет в автоматическом режиме (без участия оператора) измерять диаграммы направленности антенных решёток, из 4х или 8ми антенн. Или измерять ДН одной антенны.
  • Результат измерений ДН и пеленгационной характеристики (для антенных решёток – усредненная пеленгационная характеристика) сохраняется и выводится на компьютере.

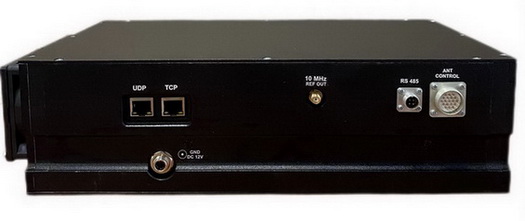

  • Для снятия ДН используются разъемы UDP, RS 485, ANT CONTROL
  • SNA-18 + поворотная платформа + перестраиваемый генератор позволяет производить измерения ДН антенн в автоматическом режиме со скоростью 500 000 измерений за 20 мин.

SNA-18 может быть использован для наладки и контроля радиоэлектронного оборудования (при загрузке ПО «Измерительный прибор»). Объединяет в себе функции анализатора спектра, генератора ВЧ, измерителя АЧХ и КСВ. С помощью SNA-18 и управляемой им поворотной платформой и специализированного генератора сигналов (поставляется опционально) можно снимать диаграмму направленности антенн без участия оператора (поворотная платформа позволяет разместить на ней до 8-ми антенн и имеет коммутатор для подключения любой из антенн к измерителю SNA-18. Это позволяет за один поворот платформы снять характеристики 8-ми антенн, что удобно при анализе кольцевых антенных решеток, используемых для определения пеленга на цель. Шаг поворотной платформы 5° и 2°).
В таблице приведены возможности SNA-18 (по снятию ДН антенн)

Диапазон частот Количество частот Шаг поворотной платформы Количество антенн Общее количество измерений Общее время измерений
1-8 ГГц 1000 360/5° = 72 8 576000 20 мин.

Фото интерфейсов Анализатора спектра, режима измерения АЧХ, КСВ, генератора ВЧ и ДН приведены ниже. Spectrum Analyzer.png
                                                                                                Интерфейс анализатора спектра
Transmit Analyzer.png
                                                                                   Интерфейс режима измерения АЧХ
VSWR Analyzer.png
                                                                                   Интерфейс режима измерения КСВ
                                                                                                Интерфейс генератора ВЧ

                 Диаграмма направленности, снятая с использованием SNA-18 и управляемой поворотной платформой

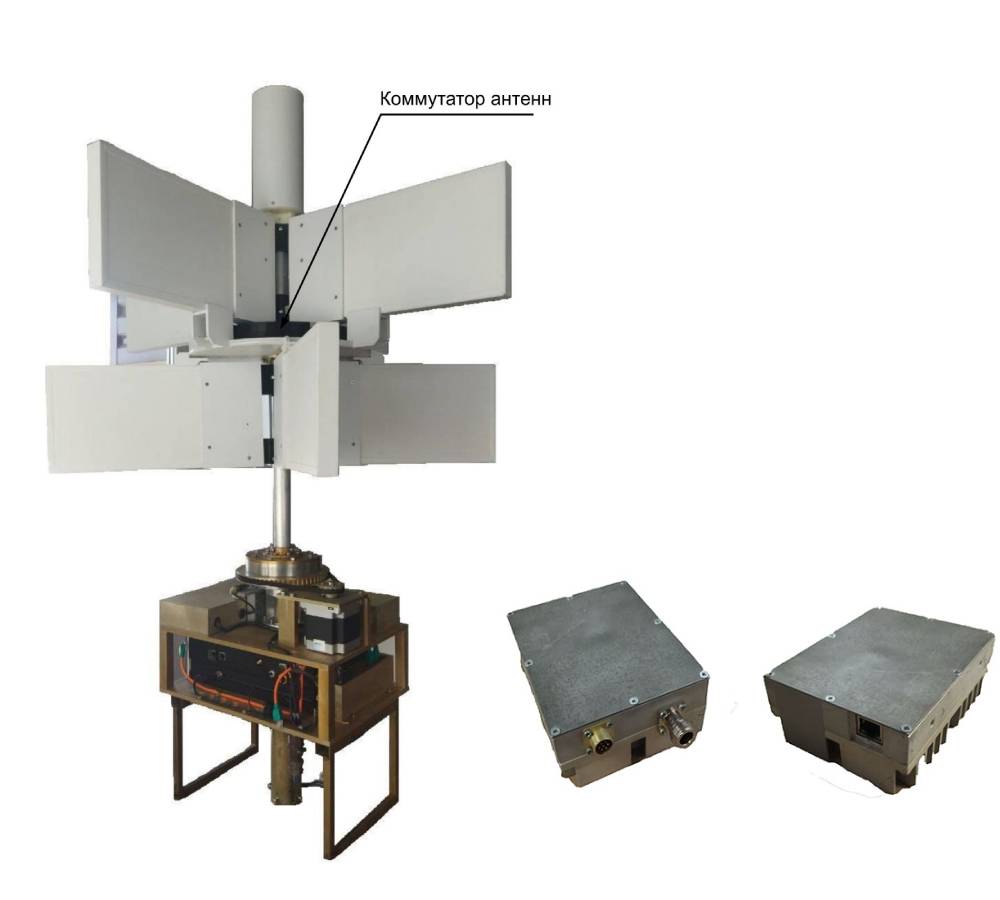

Поворотная платформа позволяет одновременно снимать характеристики (диаграммы направленности) восьми антенн за один поворот. Расположение антенн на платформе приведено на рисунке ниже. Шаг поворота платформы 2° и 5°. Снятые характеристики антенн экспортируются в Excel. Коммутатор антенн имеет частотный диапазон DC - 8 ГГц (по заказу до 18 ГГц). Управление поворотной платформой и коммутатором антенн осуществляется с измерителя SNA-18.



First slide

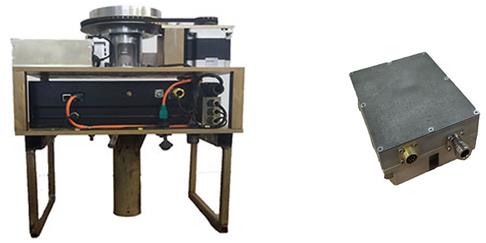

Поворотная платформа и спецгенератор под управлением SNA-18
