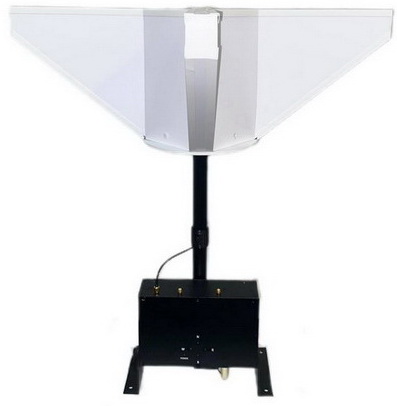

Обнаружитель-Пеленгатор радиоизлучений БПЛА диапазон 1000÷6000 МГц

430 000 руб.

Дополнительный антенный пост диапазон 400÷1000 МГц

290 000 руб.

Обнаружитель-Пеленгатор сигналов АТ Старлинка

680 000 руб.

  • Обнаружение и пеленгация БПЛА
  • Режим работы обнаружителя: 1 - помехозащищенный режим; 2 - режим с повышенной чувствительностью
  • Дальность обнаружения 3 км (для полосы частот телеметрического сигнала БПЛА - 10 МГц и мощности 300 мВт)
  • Вес обнаружителя радиоизлучения БПЛА – 5 кг
  • Обнаружитель работает как от внешнего питания 24В, так и от встроенного аккумулятора.


  • Third slide
    Ку рупора = 20 дБ
    Диапазон частот рупора = 10,7÷14,5 ГГц
    Сигнал Старлинка 14÷14,5 ГГц (через излучение по боковым лепесткам антенны АТ) принимается с помощью «переключаемых» рупоров и переключаемого синтезатора частот, позволяющий просмотреть полосу частот 14÷14,5 ГГц через ПЧ 2140±50 МГц.
    Антенная система из 4-х рупоров охватывает сектор по азимуту 90 град. и может менять положение по азимуту, занимая один из четырех квадрантов. Угол места также меняется в пределах 0…45 град. Все управление обнаружителем и поворотом антенной системы осуществляется через порт Ethernet.

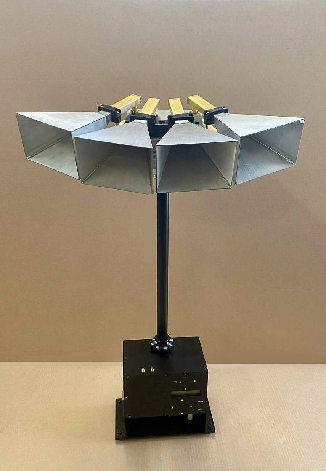

    Рисунок 3 – Обнаружитель-Пеленгатор сигналов АТ Старлинка

Обнаружитель БПЛА.

Обнаружение излучения БПЛА и определение пеленга осуществляется путем анализа частотных диапазонов используемых БПЛА. При использовании антенн, входящих в комплектацию обнаружителя, это частоты: 1000 - 1300 МГц; 1300 - 1600 МГц; 2350 - 2550 МГц; 5150 - 6000 МГц. При использовании дополнительного антенного поста добавляется частотный диапазон 400 - 1000 МГц. Для стандартных диапазонов : 400 - 500 МГц, 830 - 930 МГц, 2400 - 2500 МГц, 5150 - 5250 МГц и 5725 - 5825 МГц в настройках предусматрены флажки. Имеется возможность использовать Обнаружитель для определения направления на работающий Абонентский Терминал - АТ Старлинка. Направление определяется по излучению АТ в диапазоне частот 14÷14,5 ГГц по боковым лепесткам АТ. Вид Обнаружителя сигналов АТ Старлинка приведен на рис.3. Анализ частот проводится в четырёх квадрантах азимута ( N, W, S, E ), с определением мощности тех сигналов полосы частот которых меньше или равны полосе заданной оператором (для БПЛА, передачи видео, часто используют узкую полосу частот, до 3....8 МНz , с целью обеспечения максимальной дальности связи. Поэтому в обнаружителе реализован алгоритм измерение мощности всех сигналов с полосами частот до значения заданного оператором в поле Max band интерфейса) После сканирования всех четырёх квадрантов вычисляется пеленг на эти сигналы. Обзор пространства по азимуту 0-360 град. осуществляется за время 0.7с, с помощью четырех переключаемых антенн ( ДН каждой антенны +- 45 град по азимуту и углу места ). Данные по обнаружению БПЛА ( квадранты азимута и используемые частоты БПЛА) выводятся на компьютер, если он подключен к обнаружителю и на индикаторы обнаружителя - на светодиоды указывающие пеленг и на ЖКИ для индикации частот БПЛА. Во всех случаях обнаружение БПЛА сопровождается звуковым сигналом -"alarm". Обнаружитель работает от внешнего источника напряжения 24В или от встроенной в обнаружитель аккумуляторной батареи. Время непрерывной работы от аккумуляторной батареи -10 часов. Вес устройства 5 кг ( без акк. батареи). Для инициализации устройства оператору достаточно выставить с помощью компьютера ( по результатам анализа спектра) параметры в поле Signal Detect Settings. Затем обнаружитель может работать без использования компьютера и без участия оператора.

Чувствительность обнаружителя БЛА зависит от полосы принимаемого сигнала. Например, БЛА использует сигнал телеметрии ширина спектра которого 2 МГц. Тогда чувствительность определяется шумом в полосе 2 МГц при Кш = 6 dБ (коэффициент шума). Мощность сигнала должна превышать мощность шума минимум на 15 dБ.

Eth-порт ,позволяет объединить обнаружители "разбросанные", например , по охраняемым объектам внутри города ,в единую систему с одним центром управления (с одним оператором).

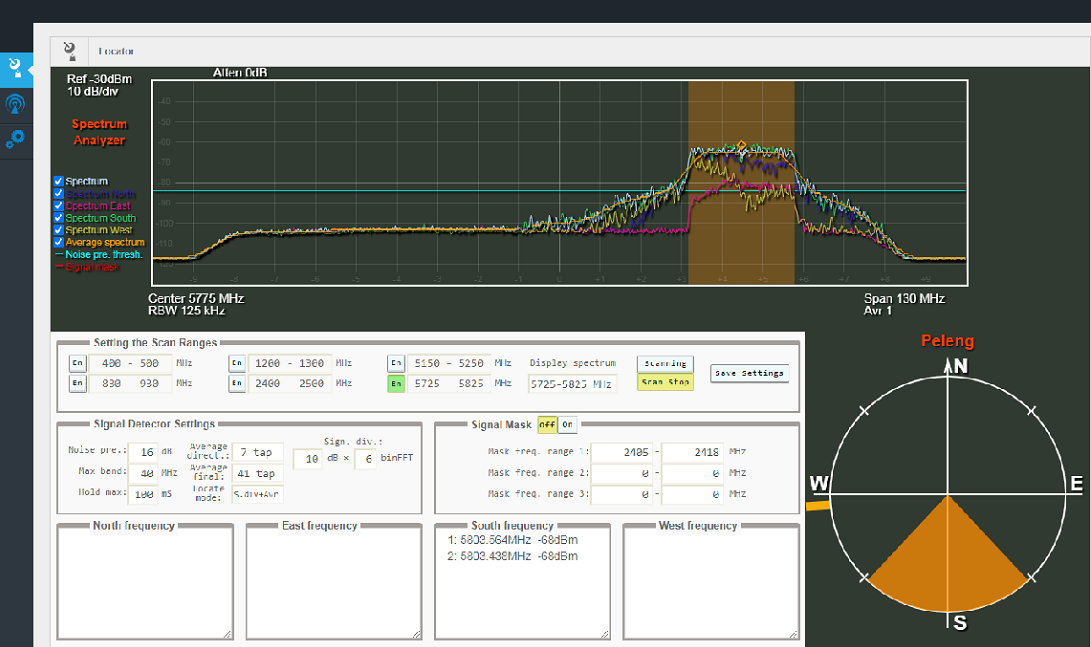

Интерфейс обнаружителя при работе с компьютером отражен на фото.




Поле Setting the Scan Ranges это установки для выбора анализируемых приёмником диапазонов (400-500 МГц; 830-930 МГц; 1200-1300 МГц; 2400-2500 МГц; 5150-5250 МГц; 5725-5825 МГц).

Поле Signal Detect Settings:

    - noise pre. - это установка порога. Например noise pre=16дБ это порог установлен на 16дБ выше шума приёмника.

    Max band - это максимальная полоса сигнала, пеленгуемая приёмником. Например Max band=5МГц означает что приёмник будет пеленговать сигналы до 5 МГц. Пределы изменения Max band (оператором) от 1 до 80 МГц.

    Sign div. - позволяет пеленговать сигналы с заданной крутизной фронта/спада отображаемой спектрограммы. Например, 10dB x 6binFFT - означает, что будут пеленговаться сигналы у которых крутизна фронта/спада отображаемой спектрограммы(спектра) равна или выше указанного значения.

    Average direct - степень усреднения накопительного спектра.

    Average final - степень усреднения результирующего спектра.

Набор данных для обнаружения сигналов БПЛА (рассматривается пример i-го частотного диапазона и j-ое направление)производится путём многократного сканирования спектра ( используется анализатор спектра -FFT с мгновенной полосой анализа 100 MHz за время 20 мкс) в i-ом частотном диапазоне по j-ому направлению с накоплением и запоминанием максимальных значений спектра в течении интервала времени Hold max , задаваемого оператором. Например, при Hold max 100 мс, i-ый частотный диапазон будет «просканирован» 5000 раз, а результаты будут отражены в накопительном спектре. После чего спектр c накоплением по i частотному диапазону и по j-ому направлению усредняется, c помощью скользящего окна по бинам FFT, - получаем усредненный спектр. Размер окна задается оператором в поле интерфейса Average direct. Имея усредненный спектр по i-ому частотному диапазону в каждом из j-ых направлений, строится результирующий спектр. Построение результирующего спектра производится путем сравнения усредненных сигналов в каждом из 4-ёх направлений i-го диапазона. Для каждого бина FFT результирующего спектра определяется направление-j, в котором этот бин имеет максимальное значение и амплитуда этого бина (с информацией направления его прихода) прописывается в результирующий спектр. Обработка данных результирующего спектра позволяет обнаружить сигнал БПЛА и определить пеленг на него в i-ом частотном диапазоне.

Режимы обнаружения следующие:

Locate mode. - Sign.div./Average/Sign.div.+ Average.

Sign.div. - это обнаружение сигналов выше заданного порога noise pre с заданной полосой Max band и имеющую заданную (оператором) или выше, крутизну спектрограммы.

Average - это обнаружение сигналов выше заднного порога noise pre с заданной полосой Max band, с любой крутизной фронта/спада спектрограммы.

Поле Signal mask - позволяет блокировать те участки частотного диапазона, где анализ, по каким либо причинам, проводить не надо.

Обнаружженные частоты отображаются в полях North frequency, East frequency, South frequency, West frequency.

А пеленг на источник излучения отражается на компасе двумя цветами - зеленым и оранжевым цветом.
Два ВЧ входа: вход ВЧ 2 с фильтрацией входных сигналов, вход ВЧ 1 без фильтрации входных сигналов
Вход ВЧ 2 настраивается путем установки центральной частоты из диапазона частот преселектера преселектер:
1000-1300 МГц;
1300-1600 МГц;
2350-2550 МГц;
5150-6000 МГц;
Определение направления на источник 0 град.
90 град.
180 град.
270 град.

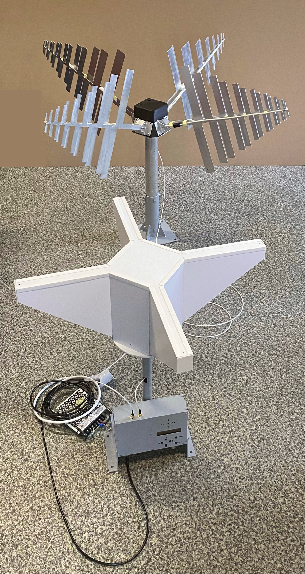

Антенны входящие в состав ИЗДЕЛИЯ:
Логопериодическая приемная антенная решетка из 4-х ант. (подключена к входу ВЧ 2) 1000-6000 МГц
Логопериодическая приемная антенная решетка из 4-х ант. (подключена к входу ВЧ 1) 400-1000 МГц
Односигнальный динамический диапазон приемника 70 дБ
Управляемый входной аттенюатор обнаружителя 10 дБ
20 дБ
30 дБ
Входной малошумящий усилитель (МШУ), дБ +20 дБ
Коэффициент шума приемника с включённым МШУ / с проходом pass (без МШУ), дБ 6 дБ / 12 дБ
Мгновенная полоса анализатора спектра 100 МГц
Разрешение по частоте RBW анализатора спектра 125 кГц
Отображение спектра в полосе мгновенного анализа +
Авто определение частоты и уровня сигнала +
Управление Web-интерфейс
Напряжение питания/потребление +12 В / 1 А
Вес 5 кг
